TronicGlasMax
TronicGlasMax

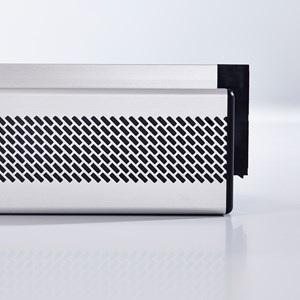

De TronicGlasMax toont zich uiterst flexibel met vier verschillende luchtspleten (10-15-20-25 mm). Dit compact susrooster, voorzien van duurzaam dempingsmateriaal, is geschikt voor elk project waar sprake is van lichte geluidsbelasting.
Opmerking: De toepassingshoogte is afhankelijk van de inbouwsituatie, zie nl.duco.eu/inbouwhoogte voor meer info.
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 80 mm |
| Roosterhoogte | 97 mm |
| Inbouwhoogte bij compacte kalf | 90 mm |
| Glasgoot |
26 mm 30 mm 34 mm 38 mm |
| Roosterhoogte met glasplaatsing | 97 mm |
| Roosterhoogte met kalfprofiel | 120 mm |
| Roosterhoogte met compacte kalf | 120 mm |
| Maximaal bedienbare kleplengte | 1500 mm |
| Plaatsing op tussenregel met kokerprofiel |
40 x 20 mm 40 x 25 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|
| TronicGlasMax 10 | 15,9 | 37 (-1;-3) | 36 | 34 | 6 |
| TronicGlasMax 15 | 21,1 | 35 (-1;-2) | 34 | 33 | 6,2 |
| TronicGlasMax 20 | 24,1 | 34 (0;-2) | 34 | 32 | 5,8 |
| TronicGlasMax 25 | 28,6 | 27 (0;-1) | 27 | 26 | 0,6 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| TronicGlasMax 10 | 33,7 | 31,1 | 28,6 | 39,2 | 46,4 |
| TronicGlasMax 15 | 32,9 | 31,0 | 27,9 | 36,2 | 40,5 |
| TronicGlasMax 20 | 33,2 | 31,1 | 27,9 | 34,8 | 38,6 |
| TronicGlasMax 25 | 24,7 | 26,7 | 24,9 | 26,8 | 28,0 |
