DucoWall Classic W 50/75Z
DucoWall Classic W 50/75Z

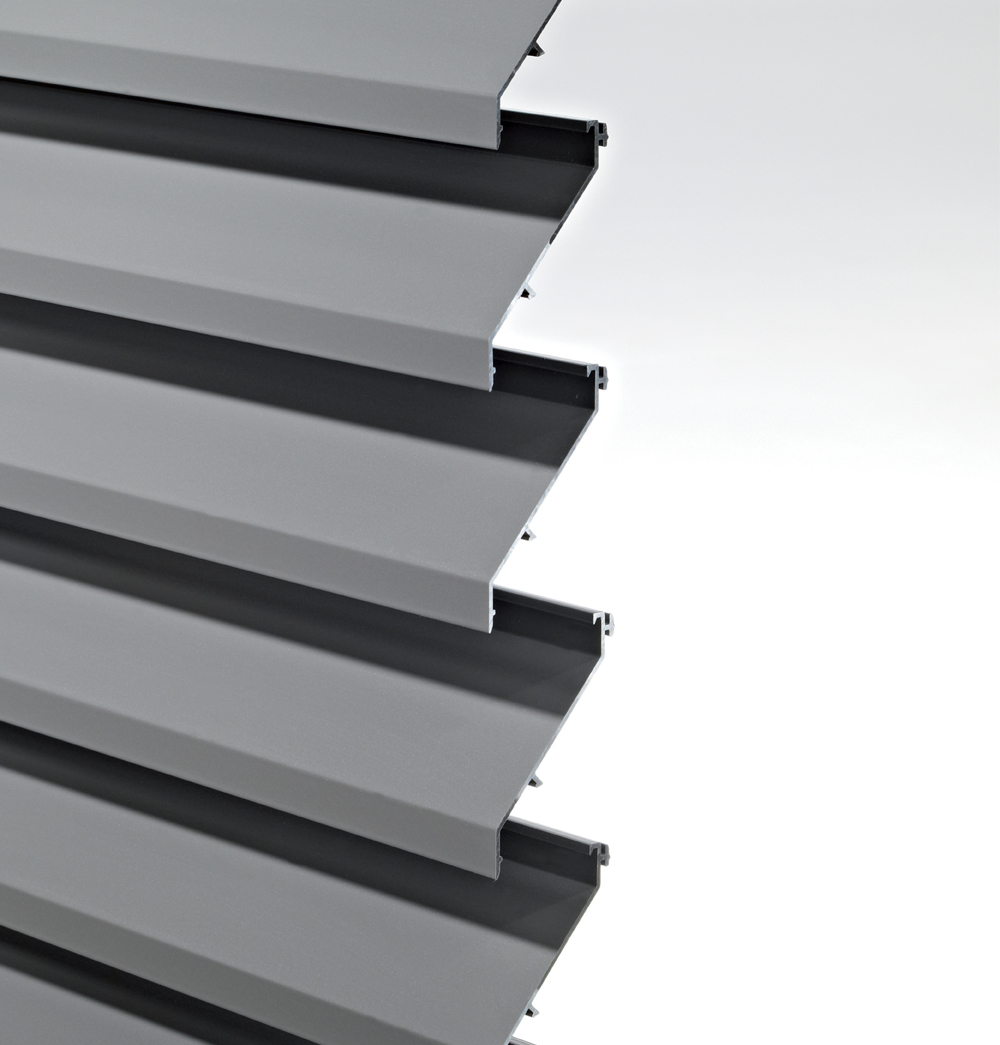

Le DucoWall Classic W 50/75Z est un système de grilles à lames filantes pour pose en façade. Montage rapide et simple grâce au système Tourne-Clic. La lame en Z procure un design épuré.
Caractéristiques techniques
Surface visuelle libre | 80 % |
Surface physique libre | 54 % |
Facteur K - aspiration | 9 |
Facteur K - extraction | 13,87 |
Ce | 0,33 |
Cd | 0,27 |
Profondeur de montage |
65mm (50/12) 103mm (50/50 & 21/50 MULTI)) 178 mm (50/125) mm |
Profondeur de la lame | 53 mm |
Pas de lame | 75 mm |
Entraxe montants maximum à 800 Pa et coefficient de pression 1,2 | 1550 mm |
Profil porteurs
Profil porteur léger 40/21 | |
Profil porteur lourd 40/70 | |
Profil porteur léger 30/12 | |
Profil porteur léger 50/12 | |
Profil porteur lourd 21/50 MULTI | |
Profil porteur lourd 50/50 | |
Profil porteur lourd 50/125 | |
Profil porteur léger 40/47 | |
Profil porteur lourd 21/73 | |
Profil porteur lourd 40/102 |
Moustiquaire inox (S = Standard / O = Optionnel)
Moustiquaire inox / Protection anti-parasite | O |
Etanchéité à l'eau (avec moustiquaire)
v = 0 m-s | B (98.6%) |
v = 0,5 m-s | C |
v = 1 m-s | C(94.7%) |
v = 1,5 m-s | C |
v = 2 m-s | C(82.2%) |
v = 2,5 m-s | D |
