FireMax EI 30 ZR
FireMax EI 30 ZR

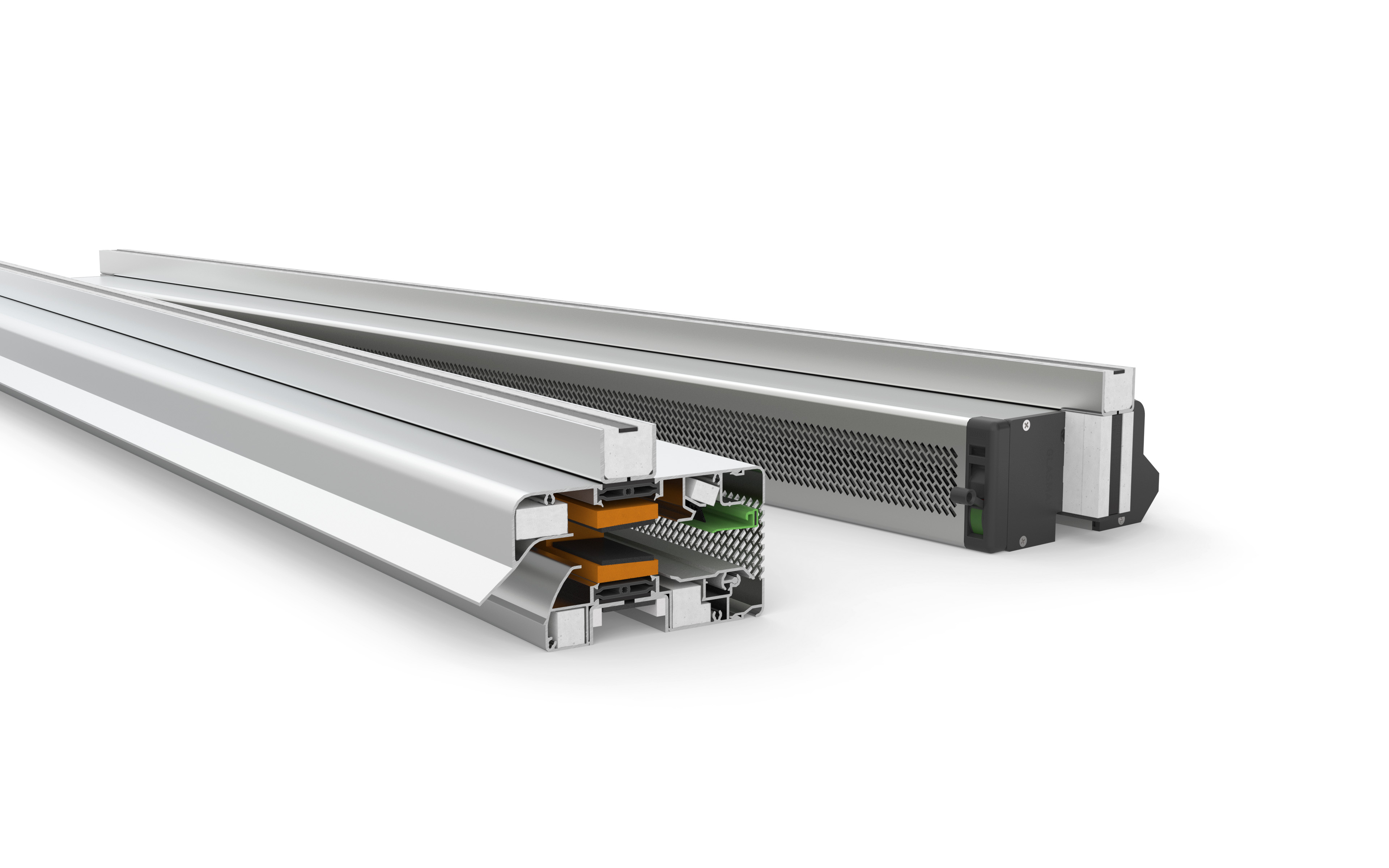

Aérateur ignifuge et isolant pour châssis en aluminium

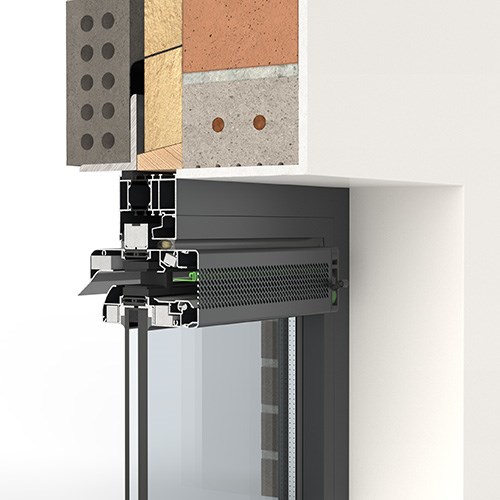

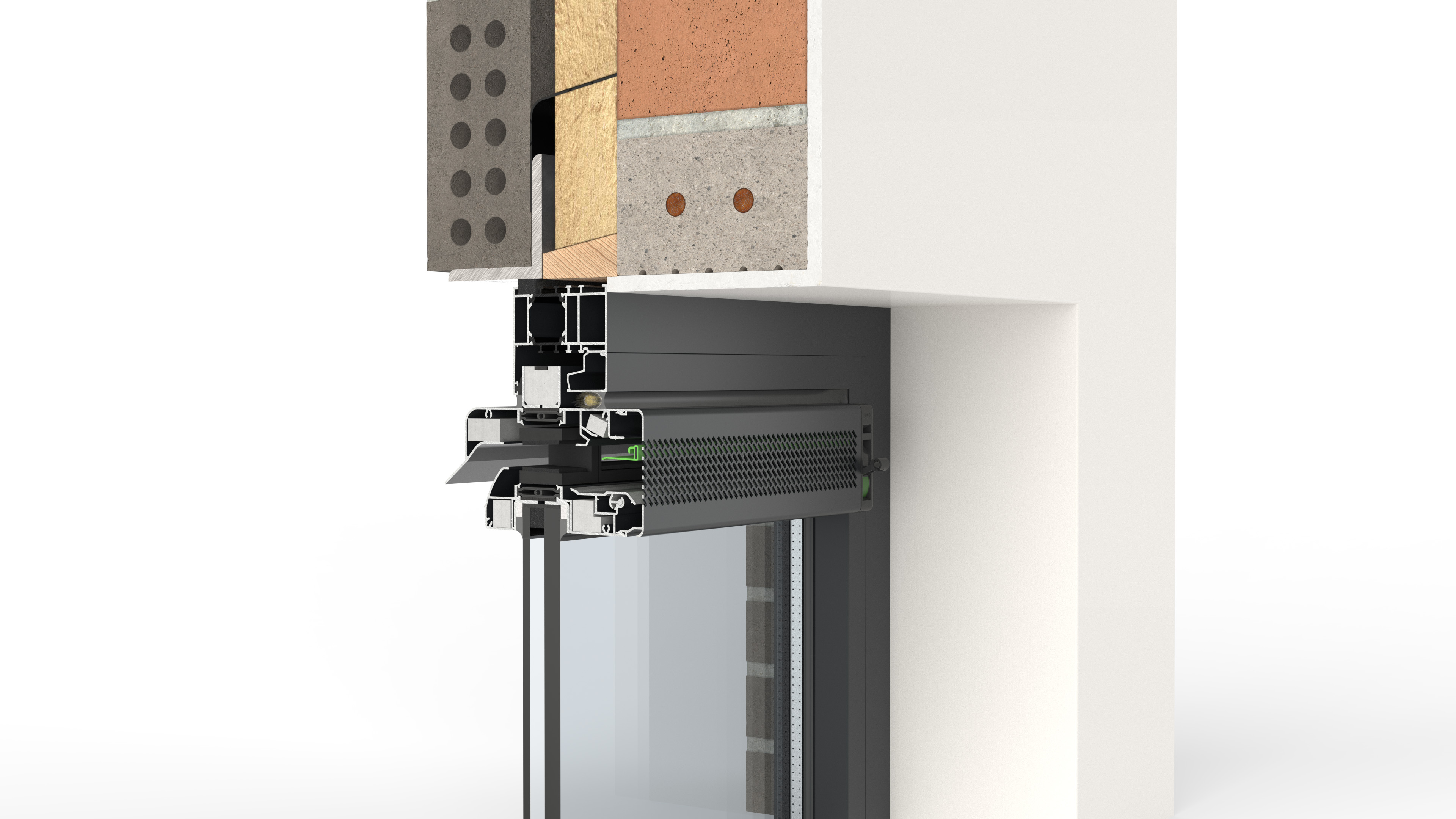

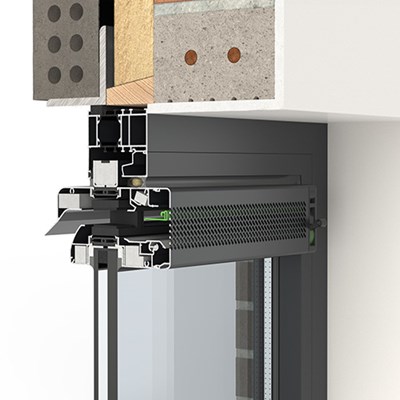

Dans la gamme des applications de ventilation ignifuges, le FireMax ’ZR’ a été développé pour une pose spécifique avec profilés en aluminium (Reynaers MasterLine) avec verre résistant au feu Contraflam 30 IGU (par exemple, types Climalit ou Climaplus). Des solutions ignifuges supplémentaires avec des blocs de refroidissement et un joint de dilatation permettent à cet aérateur de répondre sans problème aux exigences EI.
Découvrez également les variantes pour fenêtres en bois : pose sur vitrage () et pose "invisible" sur le cadre de la fenêtre ().
Remarque : La hauteur d’application dépend de la situation d'installation, voir fr.duco.eu/hauteur-de-montage pour plus d'informations.
- Ignifuge des deux côtés
- Grille intérieure esthétique avec déduction hauteur de vitrage minimale
- Convient aux constructions en hauteur (jusqu'à 40 m de haut)
- Classe E30* (étanchéité aux flammes), EW30* (rayonnement thermique) et EI30* (isolation)
- Pour des profilés en aluminium (pose sur vitrage)
* selon les normes EN 13501-2:2007 et A1:2009
Caractéristiques techniques
| Etanchéité à l'eau en position fermée | 1050 Pa |
| Etanchéité au vent en position fermée | 600 Pa |
| Déduction de vitrage | 92 mm |
| Hauteur aérateur | 80 mm |
| Feuillure | 42 mm |
| Hauteur aérateur pose sur vitrage | 107 mm |
| Commande par défaut | manette de clapet 15 mm |
Table de valeurs de bande d'octave
| Type | Valeur de la bande d'octave à 125 Hz (dB) | Valeur de la bande d'octave à 250 Hz (dB) | Valeur de la bande d'octave à 500 Hz (dB) | Valeur de la bande d'octave à 1000 Hz (dB) | Valeur de la bande d'octave à 2000 Hz (dB) |
|---|---|---|---|---|---|
| FireMax EI ZR / 15 | 32,9 | 31,0 | 27,9 | 36,2 | 40,5 |
| FireMax EI ZR / 20 | 33,2 | 31,1 | 27,9 | 34,8 | 38,6 |
| FireMax EI ZR / 25 | 24,7 | 26,7 | 24,9 | 26,8 | 28,0 |
Tableau de valeurs de capacité de ventilation
| Type | Q1 - capacité de ventilation (m³/h per m1 bij 2 Pa) | L0 (m1 sous 2 Pa) | Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 2 Pa) | Q1 - capacité de ventilation (m3/h per m1 bij 10 Pa) | L0 (m1 sous 10 Pa) | Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 10 Pa) |
|---|---|---|---|---|---|---|
| FireMax EI ZR / 15 | 65,6 | -0,01 | 66,3 | 60,3 | -0,01 | 60,9 |
| FireMax EI ZR / 20 | 88,4 | -0,01 | 89,3 | 74,6 | -0,01 | 75,3 |
| FireMax EI ZR / 25 | 109,3 | -0,01 | 110,4 | 99,3 | -0,01 | 100,3 |
Specifications Isophoniques
| Type | Dn,e,W (C;Ctr) position ouverte (dB) | Dn,e,W (C;Ctr) position fermée (dB) | Dne,A position ouverte (dB(A)) | Dne,Atr position ouverte (dB(A)) |
|---|---|---|---|---|
| FireMax EI ZR / 15 | 35 (-1;-2) | 51 (-1;-4) | 34 | 33 |
| FireMax EI ZR / 20 | 34 (0;-2) | 49 (0;-3) | 34 | 32 |
| FireMax EI ZR / 25 | 27 (0;-1) | 42 (0;-1) | 27 | 26 |
