DucoTwin 120 'ZR' AK

DucoTwin 120 ZR AK OLD

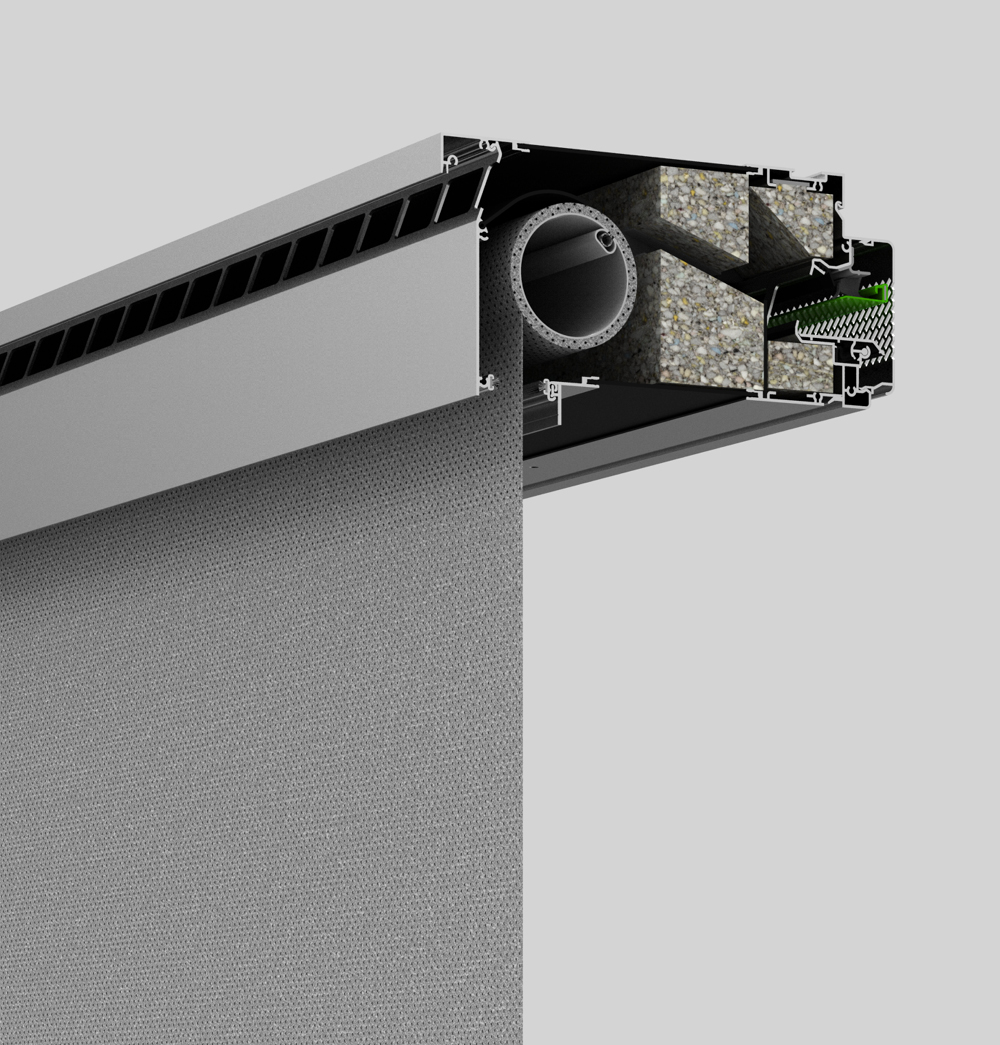

DucoTwin 120 ‘ZR’ combineert natuurlijke ventilatie en buitenzonwering in één systeem. Dit systeem heeft standaard akoestisch dempingmateriaal en is in een extra akoestische versie uitgevoerd. Dit maakt het geschikt voor projecten waar sprake is van lichte of zware geluidsbelasting.

Het aluminium rooster wordt onzichtbaar achter het spouwblad geplaatst. Hierdoor is het mechanisme beschermd tegen alle weersomstandigheden. De 'ZR' klep bevindt zich aan de binnenzijde van het rooster, waardoor deze eenvoudig uitneembaar is of nadien nog te plaatsen. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. De montage op het kozijn is vooraf mogelijk in de werkplaats of op de bouwplaats, na plaatsing van het kozijn. DucoTwin 120 ‘ZR’ kan uitgevoerd worden met automatische sturing (zie 'Tronic')

Technische eigenschappen
Waterdichtheid (in gesloten stand) 1250 Pa
Winddichtheid (in gesloten stand) 450 Pa
Sterkte en stijfheid (afhankelijk van het kozijn) tot 1600 Pa
Inbouwhoogte in de werkplaats 125 mm
Inbouwhoogte op de bouwplaats 145 mm
Roosterhoogte 120 mm
Waardentabel
Type Roosterdiepte (ondermaat) (mm) Ventilatiecapaciteit bij 1 Pa per m (dm³/s) Dn,e,W (C;Ctr) open stand (dB) Dne,A open stand (dB(A)) Dne,Atr open stand (dB(A)) Rq,A open stand Rq,A,tr open stand
DucoTwin 120 Corto 'ZR' AK 95 11,9 35 (-1;-2) 34 33 4,8 3,8
DucoTwin 120 Basso 'ZR' AK 115 13,4 35 (-1;-3) 34 32 5,3 3,3
DucoTwin 120 Medio 'ZR' AK 135 13,6 39 (-2;-4) 37 35 8,3 6,3
DucoTwin 120 Alto 'ZR' AK 155 13,3 40 (-1;-4) 39 36 10,2 7,2
DucoTwin 120 Largo 'ZR' AK 175 13,4 42 (-1;-4) 41 38 12,3 9,3
Geluidsdempende eigenschappen
Type Octaafbandwaarde bij 125 Hz (dB) Octaafbandwaarde bij 250 Hz (dB) Octaafbandwaarde bij 500 Hz (dB) Octaafbandwaarde bij 1000 Hz (dB) Octaafbandwaarde bij 2000 Hz (dB) Octaafbandwaarde bij 4000 Hz (dB)
DucoTwin 120 Corto 'ZR' AK 30,2 28,8 30,4 34,4 37,5 47,9
DucoTwin 120 Basso 'ZR' AK 29,3 27,0 28,4 36,8 39,4 49,6
DucoTwin 120 Medio 'ZR' AK 30,9 28,5 31,8 41,1 46,1 57,1
DucoTwin 120 Alto 'ZR' AK 30,5 29,0 33,5 43,2 47,6 58,8
DucoTwin 120 Largo 'ZR' AK 31,5 31,1 36,0 46,5 52,8 61,7
