DucoTwin 120 'ZR' AK(+)

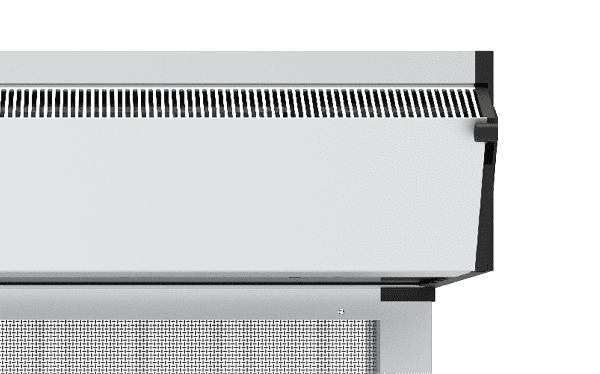

DucoTwin 120 ‘ZR’ combineert natuurlijke ventilatie en buitenzonwering in één systeem. Dit systeem heeft standaard akoestisch dempingmateriaal en kan optioneel uitgevoerd worden in een extra akoestische versie. Dit maakt het geschikt voor projecten waar sprake is van lichte of zware geluidsbelasting. De vernieuwde binnenkap integreert onopvallend in elk interieur. De opwaarste luchtstroom, in combinatie met de zelfregelende klep, vermijdt hinderlijke tocht.

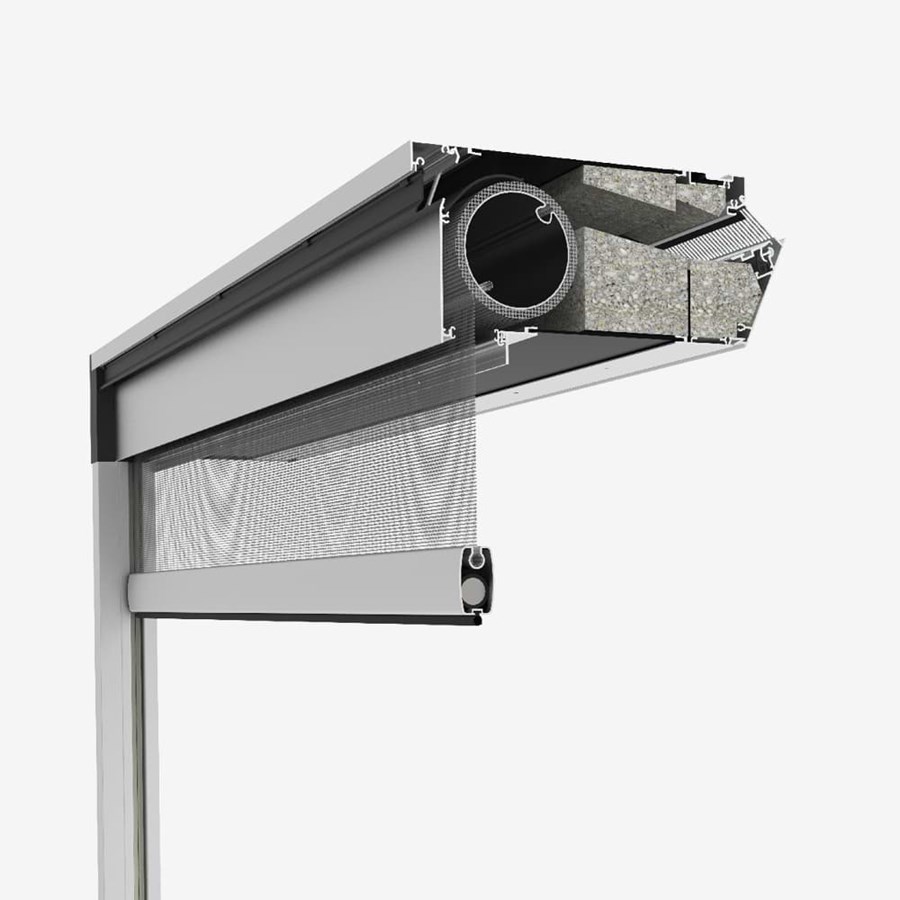

Het aluminium rooster wordt onzichtbaar achter het spouwblad geplaatst. Hierdoor is het mechanisme beschermd tegen alle weersomstandigheden. Het is eenvoudig uitneembaar vanaf de binnenzijde. De montage op het kozijn is vooraf mogelijk in de werkplaats of op de bouwplaats, na plaatsing van het kozijn. Het ventilatiegedeelte van de DucoTwin 120 ‘ZR’ kan uitgevoerd worden met automatische sturing.
Opmerking: De toepassingshoogte is afhankelijk van de inbouwsituatie, zie nl.duco.eu/inbouwhoogte voor meer info.
Deze FIX-zonwering met tegen de dorpel aansluitende onderlat en gepatenteerd geleidingssysteem (rits) is bruikbaar tot windkracht 10 en dus geschikt voor toepassing in middelgrote hoogbouwprojecten. Bovendien doet het textieldoek dankzij het ristsysteem ook dienst als hor.
- Twin: ventilatie én zonwering in één systeem
- Onzichtbaar: plaatsing achter het spouwblad
- Zelfregelende (ZR) of elektronisch gestuurde (Tronic) ventilatie
- AK: akoestische ventilatie
- Stormvast
- Uitvoerbaar in CAP (op uitvalarm)
- Uniform gevelbeeld in combinatie met DucoScreen Top 120
Uitvoeringen en ventilatiewaarden
De DucoTwin 120 is verkrijgbaar in diverse varianten:
- Geoptimaliseerd voor 1 Pa (standaard) of voor 5 Pa (voor utiliteit)
- Handmatige bediening van het rooster (DucoTwin 120 ZR) of elektronisch gestuurd ()
- Standaard geluiddempend (AK) of extra geluiddempend (AK+)
| Eigenschap |
1 Pa variant |
5 Pa variant |
|||
| DUCOTwin 120 ZR | TronicTwin 120 | DUCOTwin 120 ZR | TronicTwin 120 | ||
| Geschikt voor | Normale debieten (ZR‑klep geoptimaliseerd voor 1 Pa) |
Grotere debieten (utiliteit) (ZR‑klep geoptimaliseerd voor 5 Pa) |
|||
| Ventilatiecapaciteit Qv bij 1 Pa (in dm3/s/m) |
AK: 14,5 AK+: 11,7 |
x | |||
| Ventilatiecapaciteit Qv bij 5 Pa (dm3/s/m) |
x | AK: 43,2 AK+: 30,8 |
|||
| Bediening rooster | Handmatig | Enkel bedraad (24 VDC) |
Handmatig | Enkel bedraad (24 VDC) | |
| Bediening screen | Bedraad (230 VAC) of Draadloos (230 VAC) |
||||
Optionele uitvoering van de doekzonwering
Naast de standaard uitvoering is de DucoTwin 120 ook leverbaar in volgende uitvoering:
Doekzonwering op uitvalarm (CAP)
DUCOTwin 120 'ZR' (AK) CAP
Het zonweringdoek is bij deze uitvoering gemonteerd op een uitvalarm, die eerst verticaal naar beneden zakt, maar daarna automatisch uitvalt in een hoek van maximaal 90°. Op die manier krijgt zonnehitte geen kans, maar komt er toch genoeg licht binnen voor een aangenaam gevoel binnenshuis. Bij de CAP-uitvoering kunnen de screens niet aan elkaar gekoppeld worden. Bovendien moet de CAP-uitvoering altijd met windbeveiliging van 50 km/h geplaatst worden, aangezien deze niet in FIX-uitvoering beschikbaar is.
Screens afstellen en afstandsbediening koppelen
Ontdek hier de Somfy instructievideo's voor DucoTwin & DucoScreen
| Waterdichtheid (in gesloten stand) | 600 Pa |
| Winddichtheidsklasse (gesloten positie) | 3 |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
| Roosterhoogte | 120 mm |
| Type | Roosterdiepte (ondermaat) (mm) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand | Rq,A,tr open stand |
|---|---|---|---|---|---|---|
| AK Corto | 95 | 32 (0;-2) | 32 | 30 | 3,6 | 1,6 |
| AK Basso | 115 | 33 (0;-2) | 33 | 31 | 4,6 | 2,6 |
| AK Medio | 135 | 34 (-1;-2) | 33 | 32 | 4,6 | 3,6 |
| AK Alto | 155 | 36 (0;-2) | 36 | 34 | 7,6 | 5,6 |
| AK Largo | 175 | 37 (0;-2) | 37 | 35 | 8,6 | 6,6 |
| AK+ Medio | 135 | 38 (-2;-4) | 36 | 34 | 6,7 | 4,7 |
| AK+ Alto | 155 | 37 (-1;-3) | 36 | 34 | 6,7 | 4,7 |
| AK+ Largo | 175 | 39 (-1;-3) | 38 | 35 | 8,7 | 6,7 |
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|
| AK Corto | 31 | 28,2 | 26,3 | 32,3 | 35,2 | 45,0 |
| AK Basso | 31,1 | 28,1 | 27,4 | 33,5 | 35,5 | 45,2 |
| AK Medio | 30 | 28,7 | 28,3 | 35,1 | 36,1 | 48,1 |
| AK Alto | 30,6 | 29,7 | 30,3 | 37,5 | 39,6 | 49,6 |
| AK Largo | 30,3 | 29,8 | 32,2 | 38,4 | 40,6 | 50,5 |
| AK+ Medio | 31 | 28,8 | 30,2 | 40,5 | 45,0 | 52,2 |
| AK+ Alto | 30,4 | 29,7 | 31,1 | 37,3 | 42,7 | 53,7 |
| AK+ Largo | 30,3 | 29,8 | 32,1 | 41,3 | 47,7 | 56,3 |
