DucoGrille Solid MR 30Z
DucoGrille Solid MR 30Z

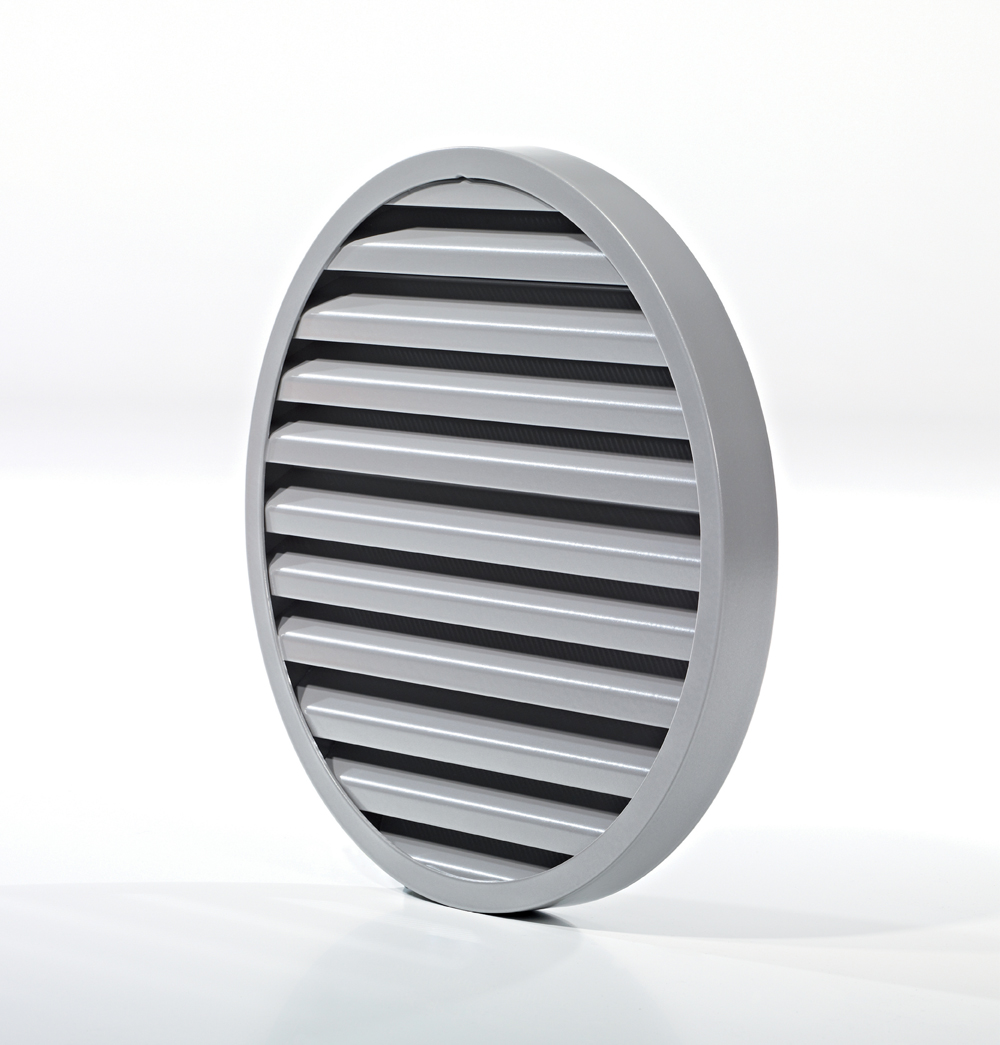

La DucoGrille Solid MR 30Z est une grille murale ronde à montage en applique réalisée en profilés extrudés en aluminium. Les lames superposables assurent une solidité unique. Les lames perforées font office de moustiquaire (2 types de perforations possibles). La lame en Z procure un design esthétique.
Caractéristiques techniques
| DucoGrille Solid MR 30Z P1 | DucoGrille Solid MR 30Z P2 | DucoGrille Solid MR 30Z NP | |
|---|---|---|---|
| Surface visuelle libre | 60 % | 86 % | 0 % |
| Surface physique libre | 34 % | 48 % | 0 % |
| Facteur K - aspiration | 17,7 | 12,85 | |
| Facteur K - extraction | 19,13 | 12,9 | |
| Ce | 0,24 | 0,28 | |
| Cd | 0,23 | 0,28 | |
| Largeur de cadre | 35 mm | 35 mm | 35 mm |
| Pas de lame | 37,5 mm | 37,5 mm | 37,5 mm |
Moustiquaire inox (S = Standard / O = Optionnel)
| Type | Perforation P1 | Perforation P2 | Moustiquaire inox 2,3 x 2,3 mm | Protection anti-parasites 6 x 6 mm | Protection anti-parasites 20 x 20 mm |
|---|---|---|---|---|---|
| DucoGrille Solid MR 30Z P1 | S |
|
|
|
|
| DucoGrille Solid MR 30Z P2 |
|
S |
|
|
|
| DucoGrille Solid MR 30Z NP |
|
|
|
|
|
Etanchéité à l'eau (avec moustiquaire)
| Type | v = 0 m-s | v = 0,5 m-s | v = 1 m-s | v = 1,5 m-s | v = 2 m-s | v = 2,5 m-s |
|---|---|---|---|---|---|---|
| DucoGrille Solid MR 30Z P1 | C(91,11) | C(83,47) | D(77,65) | D | D | D |
| DucoGrille Solid MR 30Z P2 | B(96,09) | B(95,90) | C(93,53) | C(87,57) | D(67,28) | D |
| DucoGrille Solid MR 30Z NP |
