DucoGrille Acoustic G 75
DucoGrille Acoustic G 75

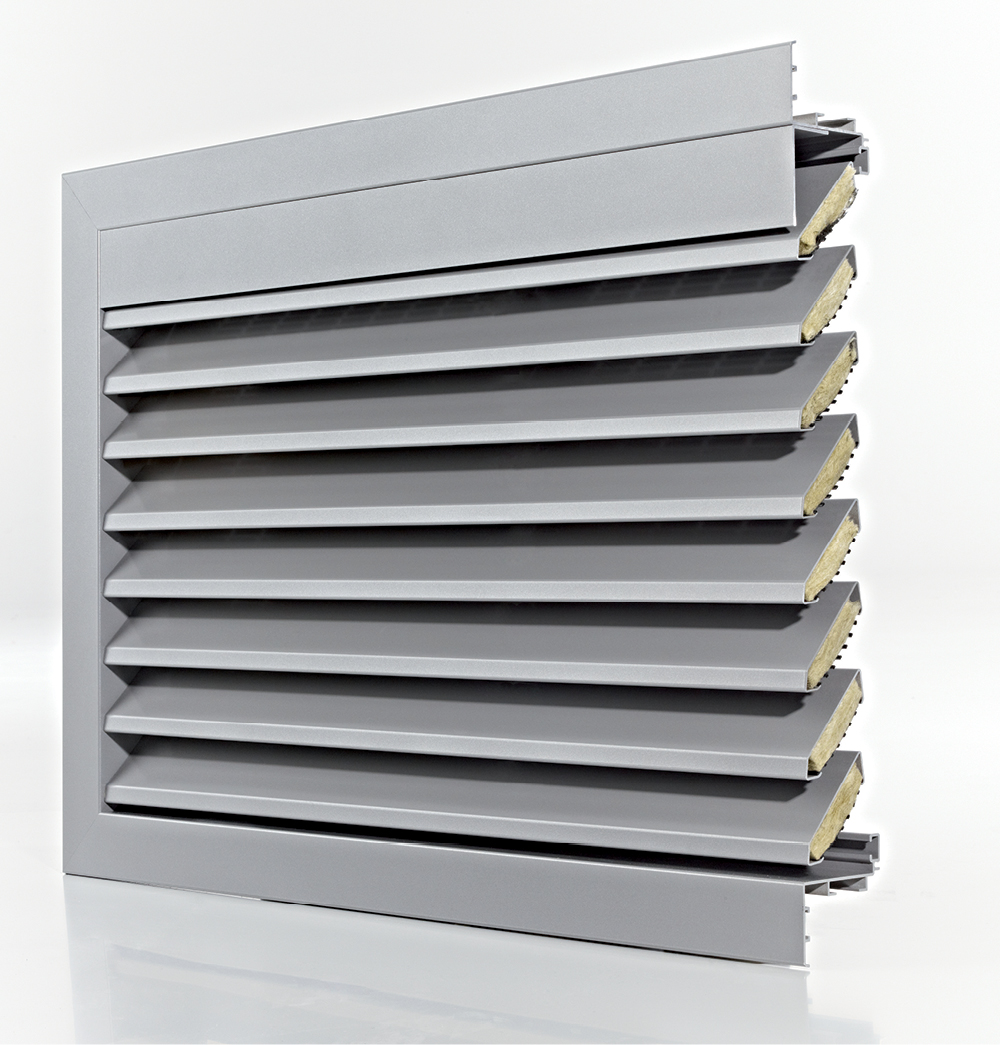

Insonores, les grilles murales à montage encastré DucoGrille Acoustic 75 Z et DucoGrille Acoustic 75 L sont réalisées en profilés extrudés d'aluminium. Un type de lame présente deux applications esthétiques : Z et L. Le noyau des lames est constitué de laine minérale insonore et inflammable. Les lames filantes en aluminium viennent se clipser sur des porte-lames en matière synthétique.
Caractéristiques techniques
| DucoGrille Acoustic G 75Z | DucoGrille Acoustic G 75L | |
|---|---|---|
| Surface visuelle libre | 76 % | 95 % |
| Surface physique libre | 28 % | 28 % |
| Facteur K - aspiration | 16,93 | 16,52 |
| Facteur K - extraction | 21,83 | 12,14 |
| Ce | 0,24 | 0,25 |
| Cd | 0,21 | 0,29 |
| Profondeur de montage | 82 mm | 82 mm |
| Pas de lame | 60 mm | 60 mm |
| Recouvrement du cadre | 48 mm | 48 mm |
| Valeur d'amortissement Rw (C;Ctr) | 6 (0;-1) dB | 6 (0;-2) dB |
Moustiquaire inox (S = Standard / O = Optionnel)
| Type | Perforation P1 | Perforation P2 | Moustiquaire inox 2,3 x 2,3 mm | Protection anti-parasites 6 x 6 mm | Protection anti-parasites 20 x 20 mm |
|---|---|---|---|---|---|
| DucoGrille Acoustic G 75Z |
|
|
S | O |
|
| DucoGrille Acoustic G 75L |
|
|
S | O |
|
Etanchéité à l'eau (avec moustiquaire)
| Type | v = 0 m-s | v = 0,5 m-s | v = 1 m-s | v = 1,5 m-s | v = 2 m-s | v = 2,5 m-s |
|---|---|---|---|---|---|---|
| DucoGrille Acoustic G 75Z | B(97,8%) | B(95,1%) | C(89,4%) | D(77,3%) | D | D |
| DucoGrille Acoustic G 75L | B(97,2%) | C(93,9%) | C(88,2%) | D(75%) | D | D |
