DucoWall Solid W 30Z
DucoWall Solid W 30Z

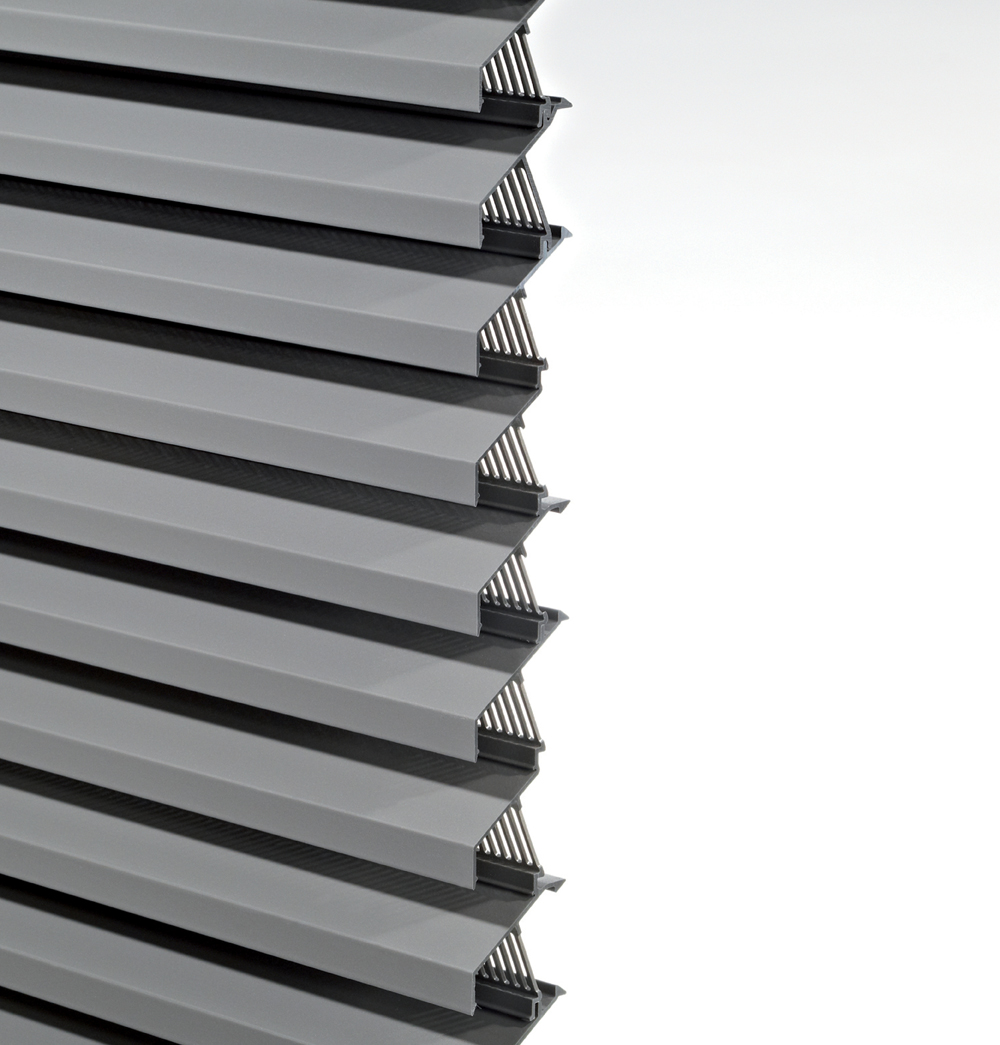

Le DucoWall Solid W 30Z est un système de grilles à lames filantes fixées à une construction porteuse. Les lames superposables assurent une solidité unique et un montage rapide. Les lames perforées font office de moustiquaire (2 types de perforations possibles). La lame en Z procure un design épuré.
Caractéristiques techniques
| DucoWall Solid W 30Z P1 | DucoWall Solid W 30Z P2 | DucoWall Solid W 30Z NP | |
|---|---|---|---|
| Surface visuelle libre | 60 % | 86 % | 0 % |
| Surface physique libre | 34 % | 48 % | 0 % |
| Facteur K - aspiration | 17,7 | 12,38 |
|
| Facteur K - extraction | 18,3 | 12,73 |
|
| Ce | 0,24 | 0,28 |
|
| Cd | 0,23 | 0,28 |
|
| Profondeur de montage |
52mm (40/21 (Double)) 102mm (40/70 Double) mm |
52mm (40/21 (Double)) 102mm (40/70 Double) mm |
52mm (40/21 (Double)) 100mm (40/70 Double) mm |
| Profondeur de la lame | 30 mm | 30 mm | 30 mm |
| Pas de lame | 37,5 mm | 37,5 mm | 37,5 mm |
| Entraxe montants maximum à 800 Pa et coefficient de pression 1,2 | 1970 mm | 1970 mm | 1970 mm |
Profil porteurs
| Type | Profil porteur léger 40/21 | Profil porteur lourd 40/70 | Profil porteur léger 30/12 | Profil porteur léger 50/12 | Profil porteur lourd 21/50 MULTI | Profil porteur lourd 50/50 | Profil porteur lourd 50/125 | Profil porteur léger 40/47 | Profil porteur lourd 21/73 | Profil porteur lourd 40/102 |
|---|---|---|---|---|---|---|---|---|---|---|
| DucoWall Solid W 30Z P1 |
|
|
|
|
|
|
|
|
|
|
| DucoWall Solid W 30Z P2 |
|
|
|
|
|
|
|
|
|
|
| DucoWall Solid W 30Z NP |
|
|
|
|
|
|
|
|
|
|
Moustiquaire inox (S = Standard / O = Optionnel)
| Type | Perforation P1 | Perforation P2 | Moustiquaire inox / Protection anti-parasite |
|---|---|---|---|
| DucoWall Solid W 30Z P1 | S | ||
| DucoWall Solid W 30Z P2 | S | O | |
| DucoWall Solid W 30Z NP |
Etanchéité à l'eau (avec moustiquaire)
| Type | v = 0 m-s | v = 0,5 m-s | v = 1 m-s | v = 1,5 m-s | v = 2 m-s | v = 2,5 m-s |
|---|---|---|---|---|---|---|
| DucoWall Solid W 30Z P1 | A(99,11) | B | B(97,04) | B(95,44) | C(86,74) | D |
| DucoWall Solid W 30Z P2 | B(97,55) | B(95,42) | C | C(88,96) | C(82,30) | D |
| DucoWall Solid W 30Z NP |
