DucoWall Classic W 60C
DucoWall Classic W 60C

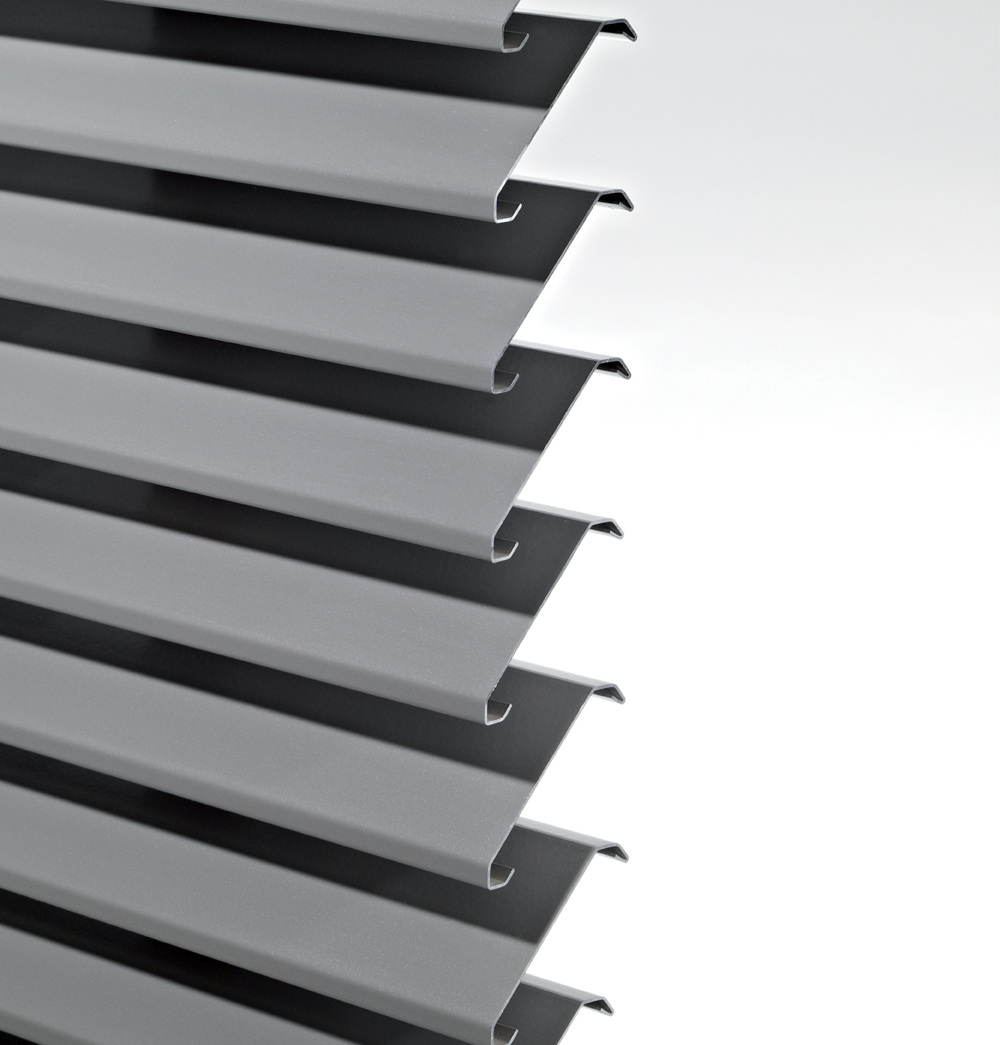

Le DucoWall Classic W 60C est un système design de grilles à lames filantes dont les lames ne sont pas réalisées en aluminium extrudé mais laminées à froid. Les porte-lames en plastique assurent une solidité unique. Les applications DucoWall Classic 60C simples, doubles et triples allient un passage d'air maximum à une très grande étanchéité à l'eau, même en conditions atmosphériques extrêmes.
Caractéristiques techniques
DucoWall Classic W 60C | DucoWall Classic W 60C/2 | DucoWall Classic W 60C/3 | |
---|---|---|---|
Surface visuelle libre | 84 % | 84 % | 84 % |
Surface physique libre | 46 % | 36 % | 36 % |
Facteur K - aspiration | 10,05 | 23,09 | 31,06 |
Facteur K - extraction | 10,75 | 26,13 | 42,78 |
Ce | 0,32 | 0,21 | 0,18 |
Cd | 0,30 | 0,2 | 0,15 |
Profondeur de montage |
89 mm (50/12) 127 mm (21/50 Multi) 127 mm (50/50) 202 mm (50/125) mm |
127mm (50/50) 202 mm (50/125) mm |
127mm (50/50) 202 mm (50/125) mm |
Profondeur de la lame | 77 mm | 77 mm | 77 mm |
Pas de lame | 50 mm | 50 mm | 50 mm |
Entraxe montants maximum à 800 Pa et coefficient de pression 1,2 | 1250 mm | 1250 mm | 1250 mm |
Profil porteurs
Type | Profil porteur léger 40/21 | Profil porteur lourd 40/70 | Profil porteur léger 30/12 | Profil porteur léger 50/12 | Profil porteur lourd 21/50 MULTI | Profil porteur lourd 50/50 | Profil porteur lourd 50/125 | Profil porteur léger 40/47 | Profil porteur lourd 21/73 | Profil porteur lourd 40/102 |
---|---|---|---|---|---|---|---|---|---|---|
DucoWall Classic W 60C | ||||||||||
DucoWall Classic W 60C/2 | ||||||||||
DucoWall Classic W 60C/3 |
Moustiquaire inox (S = Standard / O = Optionnel)
Type |
---|
DucoWall Classic W 60C |
DucoWall Classic W 60C/2 |
DucoWall Classic W 60C/3 |
Etanchéité à l'eau (avec moustiquaire)
Type | v = 0 m-s | v = 0,5 m-s | v = 1 m-s | v = 1,5 m-s | v = 2 m-s | v = 2,5 m-s |
---|---|---|---|---|---|---|
DucoWall Classic W 60C | B (95,2%) | C | C (81,4%) | D | D | D |
DucoWall Classic W 60C/2 | A(99.9%) | A(99.9%) | B(98.9%) | C | C(87.9%) | C |
DucoWall Classic W 60C/3 | A(100%) | A(100%) | A(100%) | A(100%) | A(100%) | C |
