DucoWall Classic W 20V
DucoWall Classic W 20V

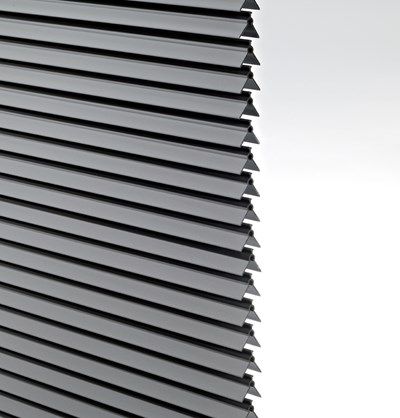

DucoWall Classic W 20V ist ein Lamellenwandsystem, dass an einer tragenden Konstruktion angebracht werden kann. Das Dreh-Klick-System ermöglicht eine schnelle und einfache Montage. Die einzigartige V-förmige Lamelle bewirkt eine verbesserte Wasserabweisung und sorgt dafür, dass das Gitter nicht durchgestoßen werden kann und die Sicht von außen nach innen erschwert ist.
Technische Eigenschaften
| Visueller freier Durchlass | 95 % |
| Physischer freier Durchlass | 37 % |
| K Faktor Zuluft | 42,93 |
| K Faktor Abluft | 47,1 |
| Ce | 0,15 |
| Cd | 0,15 |
| Einbautiefe |
35mm (50/12) 73mm (50/50 & 21/50 MULTI) 148 mm (50/125) mm |
| Lamellentiefe | 23 mm |
| Lamellenschritt | 20 mm |
| Maximalüberspannung zwischen zwei Halteprofilen bei 800 Pa und Druckkoeffizient 1,2 |
1850 at 800 Pa and pressure coefficient 1.2 mm |
Halteprofil
| Leichtes Halteprofil 40/21 |
|
| Schweres Halteprofil 40/70 |
|
| Leichtes Halteprofil 30/12 |
|
| Leichtes Halteprofil 50/12 |
|
| Schweres Halteprofil 21/50 MULTI |
|
| Schweres Halteprofil 50/50 |
|
| Schweres Halteprofil 50/125 |
|
| Leichtes Halteprofil 40/47 |
|
| Schweres Halteprofil 21/73 |
|
| Schweres Halteprofil 40/102 |
|
Edelstahl Insektengaze (S= Standard / O= Optionel)
| Edelstahl Insekten- / Vogelgaze | O |
Wasserdichtheit (mit Insektenschutz)
| v = 0 m-s | A(99,9%) |
| v = 0,5 m-s | A(99,7%) |
| v = 1 m-s | B(98,65%) |
| v = 1,5 m-s | B |
| v = 2 m-s | C |
| v = 2,5 m-s | D |
