DucoTon 80 ZR

DucoTon 80 ZR

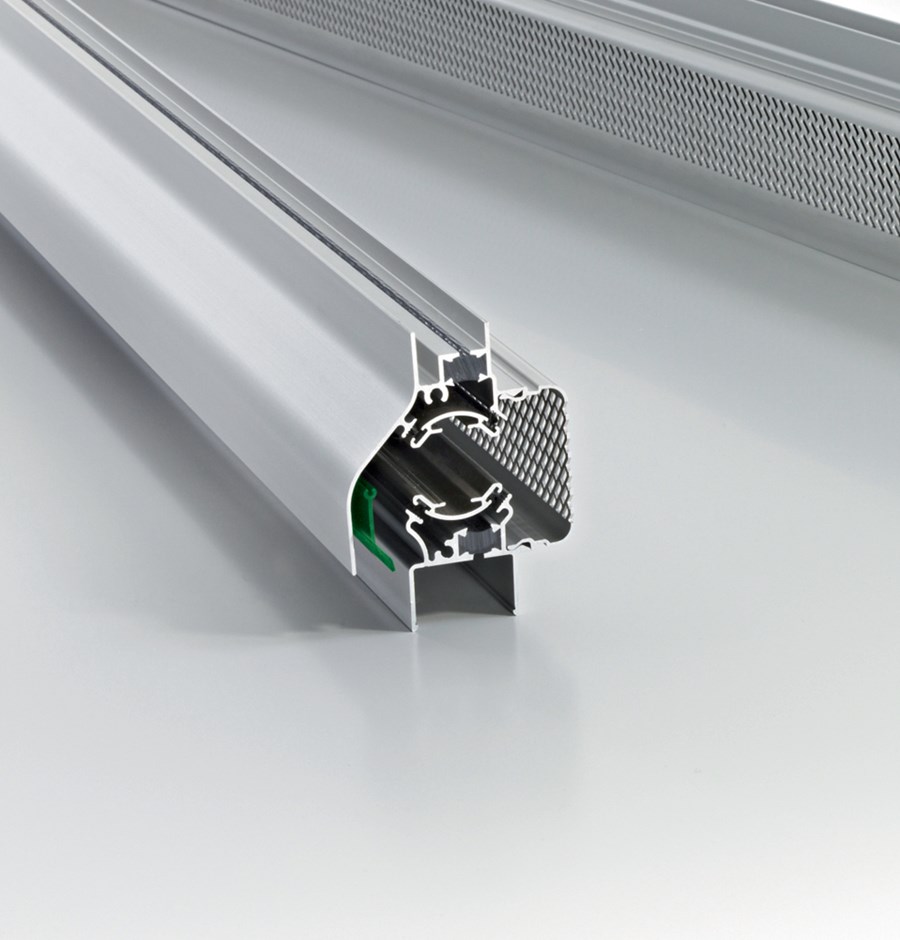

DucoTon 80 ZR is een zelfregelend ‘Ton’ ventilatierooster met ‘Soft-Line’ design buitenprofiel. Het rooster werd in 1992 geïntroduceerd en wordt naar volle tevredenheid in veel projecten gehanteerd.

  • Authentiek DUCO ‘Soft-Line’ design
  • Dubbele afdichting met borstels met finseal inlage
  • Glasaftrek 80 is prachtig
  • Uitstekende thermische werking
  • Toepasbaar bij elke glasdikte (tot 36 mm)
Technische eigenschappen
U - waarde 2,26 W/m²/K
Regelbaarheid in functie van het drukverschil P3
Waterdichtheid (in gesloten stand) 650 Pa
Winddichtheid (in gesloten stand) 650 Pa
Glasaftrek 80 mm
Roosterhoogte 94 mm
Glasgoot (geen ZR-klep & thermische onderbreking) 12 mm
(geen ZR - klep mogelijk) 21 mm
26 mm
30 mm
34 mm
38 mm
42 mm
Plaatsing op tussenregel 21 mm
Roosterhoogte met glasplaatsing 94 mm
Roosterhoogte met plaatsing op tussenregel 104 mm
Standaard bediening hendel 15 mm
Lekdebiet 50 Pa 0,43 (m³/h/m)
Waardentabel Ventilatiecapaciteit
Type Q1 - ventilatiecapaciteit (m³/h per m1 bij 2 Pa) L0 (m1 bij 2 Pa) Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 2 Pa) Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) L0 (m1 bij 10 Pa) Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa)
DucoTon 80 ZR 44,3 0,01 43,9 56,6 0,00 56,6
