DucoFit 50 ZR

DucoFit 50 ZR

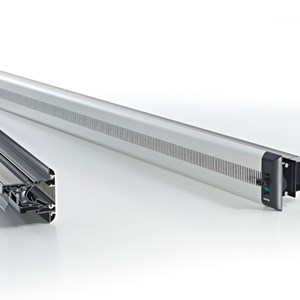

De DucoFit 50 ZR is een zelfregelend ventilatierooster dat specifiek ontwikkeld is voor ‘onzichtbare’ plaatsing op het raamkader. Het fraaie, afgeronde binnenrooster is toepasbaar in elke bouwsituatie (nieuwbouw- en renovatieprojecten). Het rooster wordt standaard voorzien van voorgeboorde schroefgaten. De schroeven zijn ‘onzichtbaar’ na bevestiging. Het rooster en de bediening vormen één geheel. Dit maakt een nette afwerking – bv. schilderen rond het ventilatierooster – mogelijk. Bovendien kan deze makkelijk gereinigd worden.

Opmerking: De toepassingshoogte is afhankelijk van de inbouwsituatie, zie nl.duco.eu/inbouwhoogte voor meer info.

  • ‘Onzichtbare’ plaatsing op het raamkader
  • Eenvoudig, snel en netjes te plaatsen
  • Afdichting d.m.v. unieke coëxtrusie
  • Rooster en bediening vormen één geheel
Technische eigenschappen
U - waarde 3,11 W/m²/K
Regelbaarheid in functie van het drukverschil P3
Waterdichtheid (in gesloten stand) 1215 Pa
Winddichtheid (in gesloten stand) 450 Pa
Glasaftrek 0 mm
Roosterhoogte 50 mm
Inbouwhoogte 55 mm
Inbouwhoogte bij compacte kalf 55 mm
Standaard bediening hendel 15 mm
Lekdebiet 50 Pa 0,3 (m³/h/m)
Akoestische waardentabel octaafbandwaarden
Octaafbandwaarde bij 125 Hz (dB) 26,8
Octaafbandwaarde bij 250 Hz (dB) 29,1
Octaafbandwaarde bij 500 Hz (dB) 23,6
Octaafbandwaarde bij 1000 Hz (dB) 26,0
Octaafbandwaarde bij 2000 Hz (dB) 29,9
Waardentabel Ventilatiecapaciteit
Q1 - ventilatiecapaciteit (m³/h per m1 bij 2 Pa) 59,8
L0 (m1 bij 2 Pa) 0,01
Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 2 Pa) 59,2
Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) 62,5
L0 (m1 bij 10 Pa) -0,01
Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa) 63,1


Technische eigenschappen

Ontdek alle technische eigenschappen in de technische fiche.
