TronicTwin 120

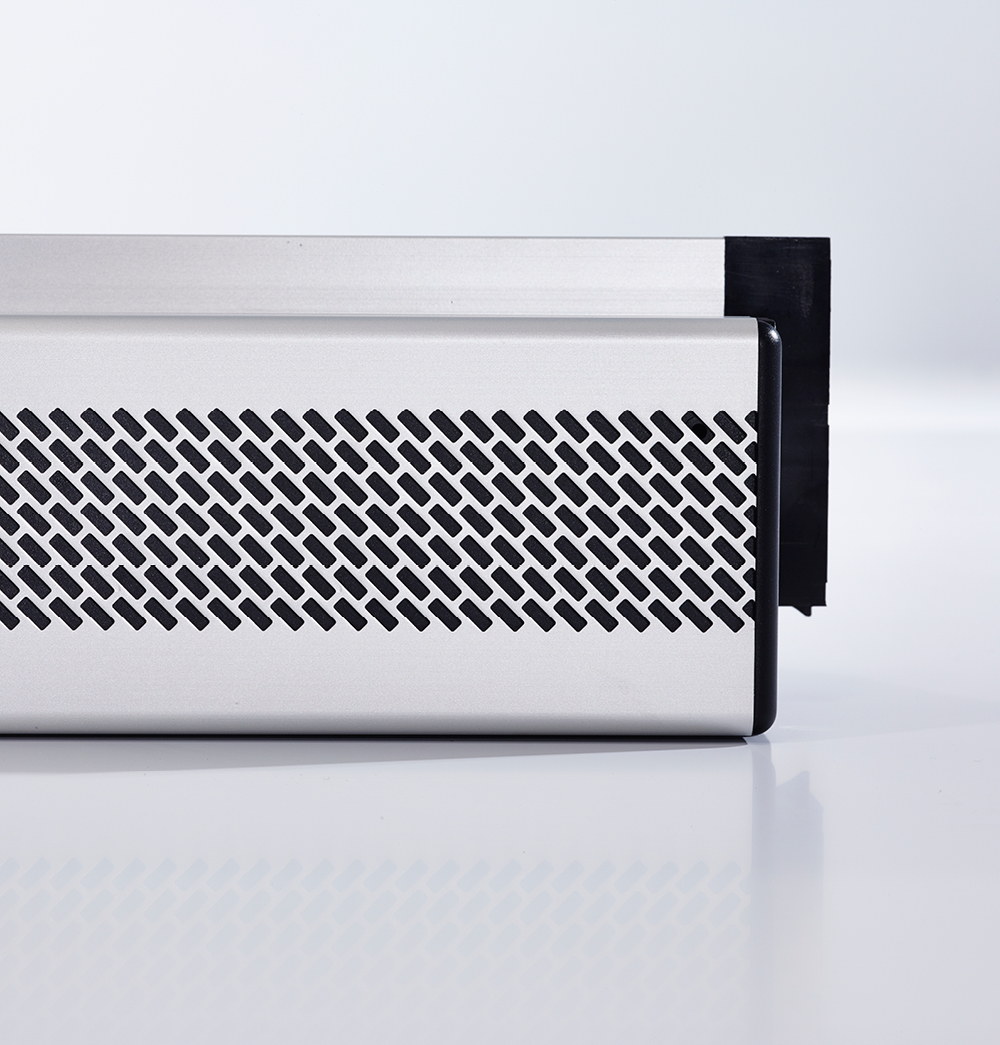

Het aluminium rooster beschikt standaard over akoestisch dempingsmateriaal en wordt onzichtbaar achter een buitenmuur (in de spouw) geplaatst. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. Het doek is beschikbaar in FIX en CAP-uitvoering. De TronicTwin 120 wordt steeds motorisch uitgevoerd.
Naast de standaard uitvoering is het zonweringdoek ook in een stormvaste FIX-uitvoering beschikbaar. Het onderprofiel (ballastlat) sluit daarbij aan tegen de dorpel met een gepatenteerd geleidingssysteem (rits). Dankzij dit systeem blijft het zonweringdoek bruikbaar tot windkracht 10. Daardoor is deze uitvoering bijzonder geschikt voor hoogbouw. Zijn de ramen geopend, dan houdt het motoroisch afgerolde textieldoek insecten tegen en doet het dienst als hor. Daarnaast is deze uitvoering ook beschikbaar met een zonweringdoek, gemonteerd op een uitvalarm (CAP').
| U - waarde | 1,9 W/m²/K |
| Regelbaarheid in functie van het drukverschil | P4 |
| Waterdichtheid (in gesloten stand) | 1250 Pa |
| Winddichtheid (in gesloten stand) | 450 Pa |
| Glasaftrek | 0 mm |
| Roosterhoogte | 120 mm |
| Maximaal bedienbare kleplengte | 1500 mm |
| Sterkte en stijfheid (afhankelijk van het kozijn) tot | 1600 Pa |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
| Type | Roosterdiepte (ondermaat) (mm) | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|---|
| TronicTwin 120 Corto | 95 | 29,9 | 27,9 | 29,5 | 33,6 | 33,0 | 38,4 |
| TronicTwin 120 Basso | 115 | 29,2 | 25,7 | 27,7 | 36,2 | 33,4 | 36,9 |
| TronicTwin 120 Medio | 135 | 29,4 | 26,0 | 28,9 | 35,8 | 33,1 | 38,3 |
| TronicTwin 120 Alto | 155 | 29,6 | 26,2 | 30,1 | 38,8 | 37,7 | 43,0 |
| TronicTwin 120 Largo | 175 | 30,4 | 27,5 | 33,4 | 40,4 | 41,6 | 47,8 |
| Type | Q1 - ventilatiecapaciteit (m³/h per m1 bij 2 Pa) | L0 (m1 bij 2 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 2 Pa) | Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) | L0 (m1 bij 10 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa) |
|---|---|---|---|---|---|---|
| TronicTwin 120 Corto | 88,1 | 0,083 | 80,8 | 105,9 | 0,078 | 97,6 |
| TronicTwin 120 Basso | 86,2 | 0,083 | 79,0 | 103,6 | 0,078 | 95,5 |
| TronicTwin 120 Medio | 86,2 | 0,083 | 79,0 | 103,6 | 0,078 | 95,5 |
| TronicTwin 120 Alto | 88,6 | 0,083 | 81,2 | 106,5 | 0,078 | 98,2 |
| TronicTwin 120 Largo | 87,7 | 0,083 | 80,4 | 105,3 | 0,078 | 97,1 |
| Type | Dn,e,W (C;Ctr) open stand (dB) | Dn,e,W (C;Ctr) gesloten stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand |
|---|---|---|---|---|---|
| TronicTwin 120 Corto | 33 (-1;-1) | 45 (-1;-3) | 32 | 32 | 4,7 |
| TronicTwin 120 Basso | 33 (-1;-2) | 45 (-1;-3) | 32 | 31 | 4,6 |
| TronicTwin 120 Medio | 33 (-1;-2) | 45 (-1;-3) | 32 | 31 | 4,6 |
| TronicTwin 120 Alto | 35 (0;-2) | 45 (-1;-3) | 35 | 33 | 7,7 |
| TronicTwin 120 Largo | 38 (-1;-3) | 45 (-1;-3) | 37 | 35 | 9,7 |
