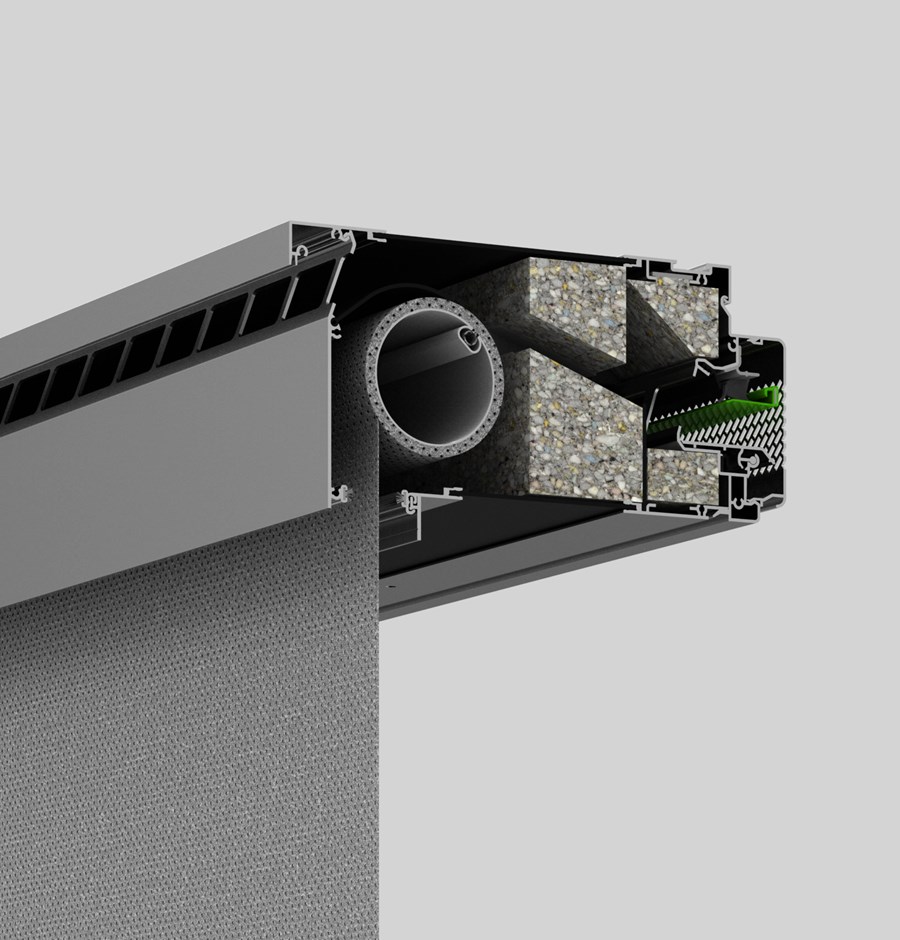

TronicTwin 120 AK 10 Pa

TronicTwin 120 AK 5 Pa

Specifiek voor projecten in de utiliteit heeft DUCO de TronicTwin 120 AK 10Pa uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.

Technische eigenschappen
Winddichtheid (in gesloten stand) 450 Pa
Waterdichtheid (in gesloten stand) 1250 Pa
Roosterhoogte 120 mm
Akoestische waardentabel octaafbandwaarden
Type Roosterdiepte (ondermaat) (mm) Octaafbandwaarde bij 125 Hz (dB) Octaafbandwaarde bij 250 Hz (dB) Octaafbandwaarde bij 500 Hz (dB) Octaafbandwaarde bij 1000 Hz (dB) Octaafbandwaarde bij 2000 Hz (dB) Octaafbandwaarde bij 4000 Hz (dB)
TronicTwin 120 Corto AK 10 Pa 95 30,2 28,8 30,4 34,4 37,5 47,9
TronicTwin 120 Basso AK 10 Pa 115 29,3 27,0 28,4 36,8 39,4 49,6
TronicTwin 120 Medio AK 10 Pa 135 30,9 28,5 31,8 41,1 46,1 57,1
TronicTwin 120 Alto AK 10 Pa 155 30,5 29,0 33,5 43,2 47,6 58,8
TronicTwin 120 Largo AK 10 Pa 175 31,5 31,1 36,0 46,5 52,8 61,7
Waardentabel Ventilatiecapaciteit
Type Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) L0 (m1 bij 10 Pa) Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa)
TronicTwin 120 Corto AK 10 Pa 156,9 0,08 144,7
TronicTwin 120 Basso AK 10 Pa 156,9 0,08 144,7
TronicTwin 120 Medio AK 10 Pa 156,9 0,08 144,7
TronicTwin 120 Alto AK 10 Pa 156,9 0,08 144,7
TronicTwin 120 Largo AK 10 Pa 156,9 0,08 144,7
Geluidsdempende eigenschappen
Type Dn,e,W (C;Ctr) open stand (dB) Dne,A open stand (dB(A)) Dne,Atr open stand (dB(A)) Rq,A open stand
TronicTwin 120 Corto AK 10 Pa 35 (-1;-2) 34 33 8,9
TronicTwin 120 Basso AK 10 Pa 35 (-1;-3) 34 32 8,9
TronicTwin 120 Medio AK 10 Pa 39 (-2;-4) 37 35 11,9
TronicTwin 120 Alto AK 10 Pa 40 (-1;-4) 39 36 13,9
TronicTwin 120 Largo AK 10 Pa 42 (-1;-4) 41 38 15,9
