TronicTwin 120 10 Pa

TronicTwin 120 5 Pa

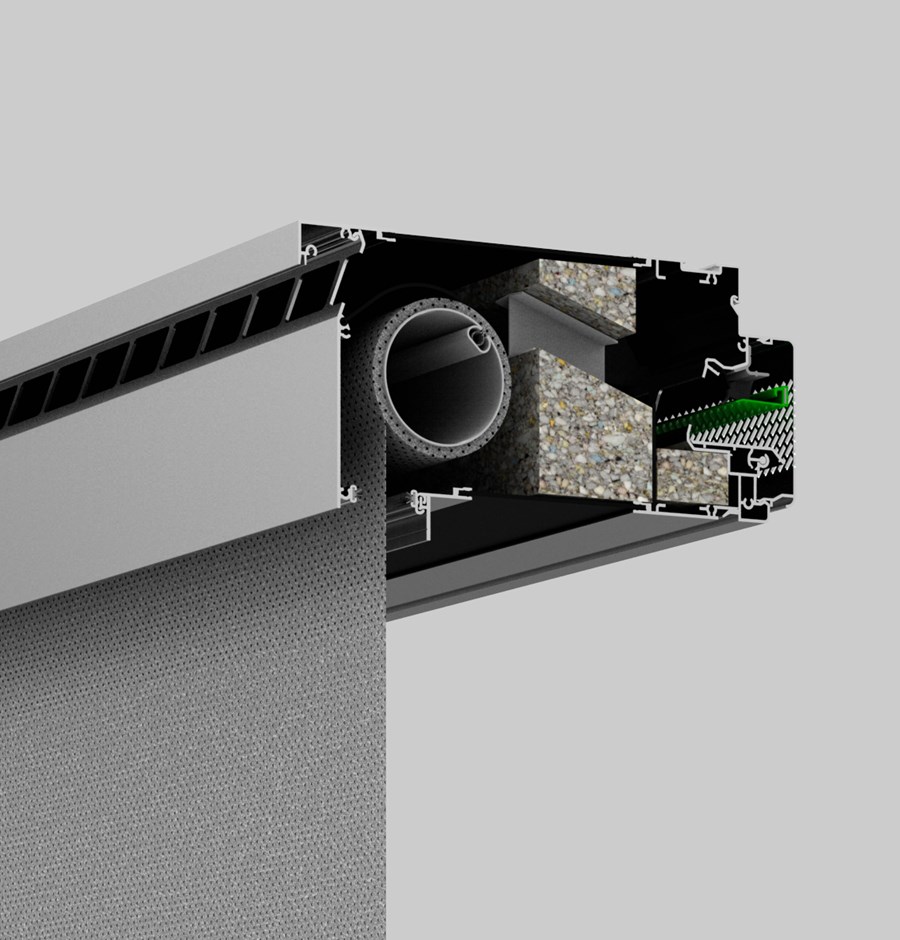

Specifiek voor projecten in de utiliteit heeft DUCO de TronicTwin 120 ZR 10 Pa uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.

Technische eigenschappen

Winddichtheid (in gesloten stand)	450 Pa
Waterdichtheid (in gesloten stand)	1250 Pa
Roosterhoogte	120 mm

Akoestische waardentabel octaafbandwaarden

Type	Roosterdiepte (ondermaat) (mm)	Octaafbandwaarde bij 125 Hz (dB)	Octaafbandwaarde bij 250 Hz (dB)	Octaafbandwaarde bij 500 Hz (dB)	Octaafbandwaarde bij 1000 Hz (dB)	Octaafbandwaarde bij 2000 Hz (dB)	Octaafbandwaarde bij 4000 Hz (dB)
TronicTwin 120 Corto 10 Pa	95	29,9	27,9	29,5	33,6	33,0	38,4
TronicTwin 120 Basso 10 Pa	115	29,2	25,7	27,7	36,2	33,4	36,9
TronicTwin 120 Medio 10 Pa	135	29,4	26,0	28,9	35,8	33,1	38,3
TronicTwin 120 Alto 10 Pa	155	29,6	26,2	30,1	38,8	37,7	43,0
TronicTwin 120 Largo 10 Pa	175	30,4	27,5	33,4	40,4	41,6	47,8

Waardentabel Ventilatiecapaciteit

Type	Q1 - ventilatiecapaciteit (m³/h per m1 bij 10 Pa)	L0 (m1 bij 10 Pa)	Qn - ventilatiecapaciteit per m rooster (m³/h per m1 bij 10 Pa)
TronicTwin 120 Corto 10 Pa	198,7	0,08	183,2
TronicTwin 120 Basso 10 Pa	198,7	0,08	183,2
TronicTwin 120 Medio 10 Pa	198,7	0,08	183,2
TronicTwin 120 Alto 10 Pa	198,7	0,08	183,2
TronicTwin 120 Largo 10 Pa	198,7	0,08	183,2

Geluidsdempende eigenschappen

Type	Dn,e,W (C;Ctr) open stand (dB)	Dne,A open stand (dB(A))	Dne,Atr open stand (dB(A))	Rq,A open stand
TronicTwin 120 Corto 10 Pa	33 (-1;-1)	32	32	8,4
TronicTwin 120 Basso 10 Pa	33 (-1;-2)	32	31	8,4
TronicTwin 120 Medio 10 Pa	33 (-1;-2)	32	31	8,4
TronicTwin 120 Alto 10 Pa	35 (0;-2)	35	33	11,4
TronicTwin 120 Largo 10 Pa	38 (-1;-3)	37	35	13,4
